1 频率范围: 0~6GHz

2 特性阻抗: 50±5Ω

3 绝缘电阻: 500MΩ Min ( Initial )

4 耐压: 200V AC/1min

5 内导体接触电阻: 20mΩ Max  ( Initial )

6 外导体接触电阻: 10mΩ Max  ( Initial )

7 电压驻波比: ≤1.3 ( DC~3GHz )，≤1.5 ( DC3~6GHz )

8 机械寿命: 30 Cycles

9 工作相对湿度: 95%R.H.Max

10 工作温度: -40°C ~ +90°C

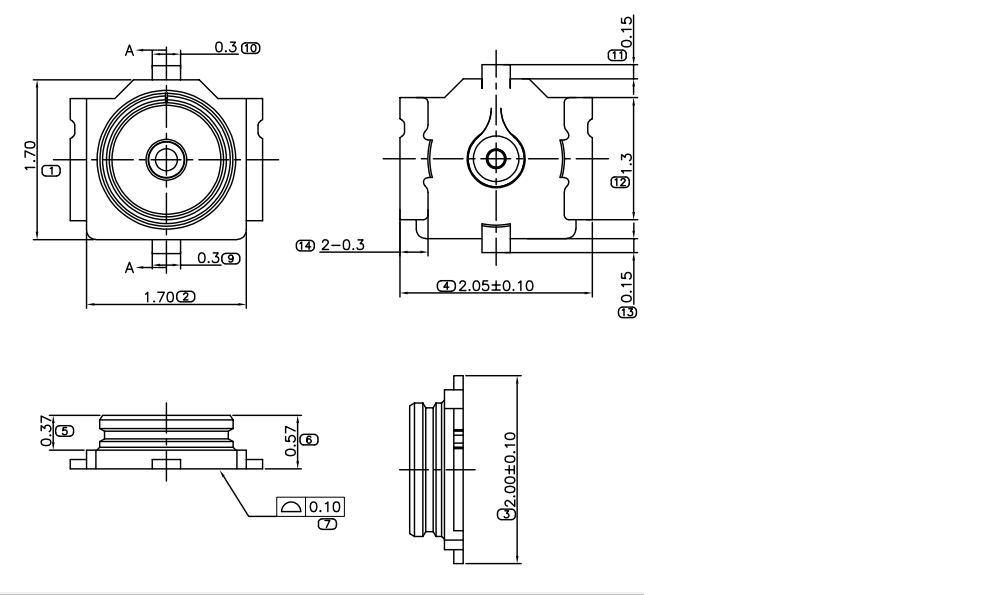

外形尺寸

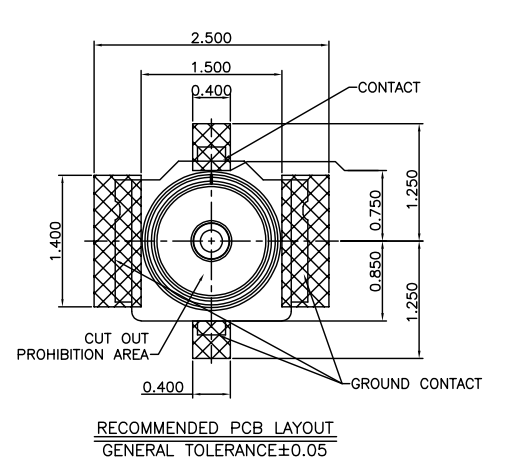

PCB Layout
